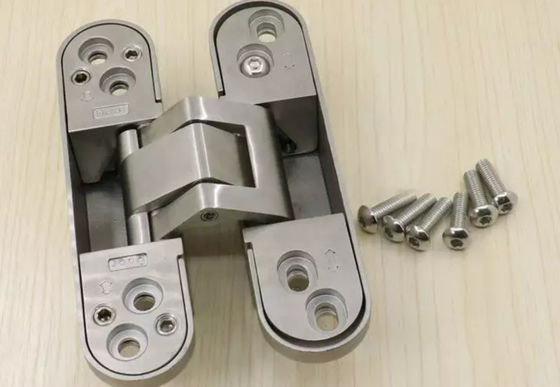

SOSS Invisible Hinge مدل 203 برای استفاده در کاربردهای چوبی یا فلزی است

SOSS Invisible Hinge مدل 203 برای استفاده در کاربردهای چوبی یا فلزی است

ابعاد

مدل SOSS® Invisible Hinge مدل 203 برای استفاده در چوب یا فلز است که از 3/4 تا 1 اینچ ضخامت دارد. مدل 203 از مواد روی و فولاد ساخته شده است.اين محور در سبک کابينت ظاهر و دوام برتر را فراهم خواهد کردگیره های ما در بسیاری از برنامه های کاربردی یافت می شوند که در آن مناسب بودن، اندازه فشرده و عملکرد بدون مشکل ویژگی های ضروری هستند. گیره های SOSS® نامرئی 180 درجه کامل را باز می کنند و یک گیره تک عمل هستند.

A	1/2′′ (12.70mm)
ب	23/64′′ (9.13mm)
C	1-3/4′′ (44.45mm)
D	7/64′′ (2.78mm)
E	1/8′′ (3.18mm)
F	3/4′′ (19.05mm)
G	1/32′′ (0.79mm)
H	23/32′′ (18.26mm)
من	3/16′′ (4.76mm)
حداقل ضخامت ماده	3/4′′ (19.05mm)
اندازه پیچ چوبی	#6×1′′ (3.5×25mm)
سوراخ خشت نرم	شماره 52
حفره خلبان چوب سخت	شماره 44
اندازه پیچ ماشین	#6-40×1/2′′
وزن پیچ	.11 پوند
